Ce dimensiune are conducta principală de apă? Cum o măsori (3/4 inch vs. 1 inch și DN20/DN25 metric)
Pentru a afla dacă conducta principală de alimentare cu apă are 3/4 inch sau 1 inch, măsoară diametrul exterior cu o ruletă sau cu o bucată de sfoară, apoi compară valoarea cu tabelul de dimensiuni corespunzător materialului conductei. Cuprul, PEX-ul și oțelul au diametre exterioare diferite pentru aceeași dimensiune nominală, așa că denumirea „3/4 inch” poate corespunde unei măsurători ușor diferite, în funcție de materialul conductei. După ce ai măsurat diametrul exterior și ai identificat materialul, îl poți compara cu o dimensiune nominală US sau cu echivalentul metric DN și poți verifica dacă intervalul de dimensiuni acceptat de un robinet de închidere sau de un detector de scurgeri se potrivește efectiv conductei tale, înainte să îl cumperi.
- Măsurarea directă a diametrului exterior al conductei, în loc să te bazezi pe o etichetă veche sau pe o presupunere, este singura metodă fiabilă de a confirma dimensiunea înainte de a comanda un racord sau un dispozitiv pentru întreaga casă.
- Tuburile din cupru și PEX (CTS) folosesc aceeași convenție pentru diametrul exterior, așa că o conductă cu dimensiunea nominală de 3/4 inch din oricare dintre aceste materiale măsoară aproximativ 7/8 inch în diametru.
- Conductele din oțel dimensionate conform sistemului NPS/Schedule 40 au diametre exterioare efective diferite pentru aceeași dimensiune nominală, așa că o conductă din oțel de 3/4 inch măsoară aproximativ 1,050 inch, nu 7/8 inch.
- DN20 și DN25, întâlnite la racordurile importate sau europene, sunt denumiri metrice pentru aceleași două dimensiuni uzuale, nu măsurători literale ale conductei în milimetri.
De ce contează dimensiunea conductei înainte să cumperi un robinet de închidere sau un detector de scurgeri

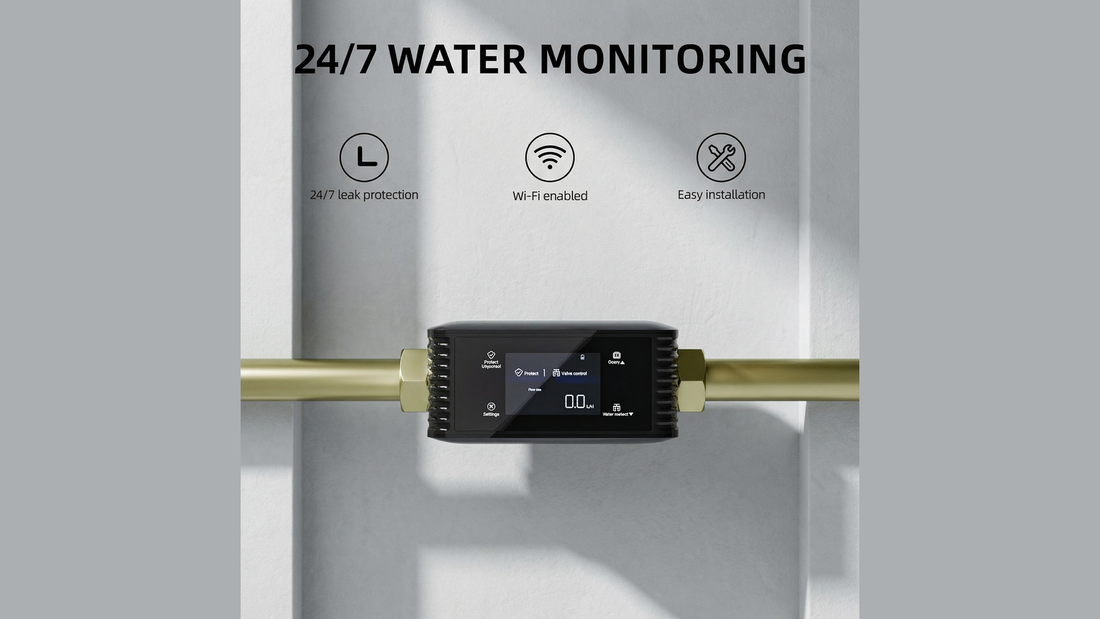

Un robinet de închidere sau un detector de scurgeri pentru întreaga casă se montează pe conducta principală de alimentare cu apă, așa că trebuie să se potrivească fizic cu acea porțiune de conductă, direct sau cu ajutorul unui adaptor inclus. Comanda bazată pe o etichetă reținută din memorie sau imprimată prezintă un risc real, deoarece dimensiunea nominală a conductei — „3/4 inch” sau „1 inch”, așa cum apare într-o fișă tehnică — este o convenție de denumire, nu o valoare pe care o va confirma ruleta. Două conducte cu aceeași dimensiune nominală pot avea diametre exterioare efective vizibil diferite, în funcție de material, motiv pentru care o măsurătoare rapidă înainte de comandă te scutește de un retur sau de cumpărarea unui adaptor suplimentar mai târziu. Dacă încă te gândești dacă un detector de scurgeri pentru întreaga casă și un sistem de închidere automată sunt potrivite pentru locuința ta, această prezentare generală a modului în care funcționează detectoarele inteligente de scurgeri și robinetele de închidere îți oferă o imagine de ansamblu asupra categoriei înainte să începi să măsori propria conductă.
Cum să măsori diametrul exterior al conductei
Începe prin a găsi o porțiune dreaptă și neobstrucționată a conductei, ideal la câțiva centimetri distanță de orice racord, robinet sau cot, deoarece materialul suplimentar din jurul unei îmbinări poate afecta măsurătoarea. Dacă nu ai localizat încă conducta principală, găsirea robinetului principal de închidere a apei este, de obicei, cea mai rapidă metodă de a identifica porțiunea pe care o vei măsura. Apoi, metoda pe care o folosești depinde de cât de mult din conductă poți ajunge efectiv să măsori.
Metoda măsurării de-a latul conductei cu ruleta
Când o porțiune de conductă este expusă pe mai multe laturi, de exemplu un tronson drept lângă robinetul principal de închidere, așază o ruletă standard, întinsă, peste partea din față a conductei și citește valoarea în punctul cel mai lat. Aceasta este măsurătoarea diametrului exterior (OD), pe care o vei compara cu tabelele de mai jos. Măsoară de două ori, din unghiuri ușor diferite, ca să te asiguri că ai identificat punctul cel mai lat și nu ai măsurat conducta ușor descentrat.
Metoda sforii și a circumferinței
De multe ori, nu poți măsura de-a latul conductei cu o ruletă rigidă dacă aceasta este lipită de un perete, o grindă sau un dulap. În acest caz, înfășoară strâns o bucată de sfoară sau o bandă textilă flexibilă în jurul conductei, marchează sau prinde cu degetele punctul în care se suprapune peste ea însăși, apoi întinde bucata și măsoar-o. Această măsurătoare este circumferința conductei, iar împărțirea ei la pi (aproximativ 3,1416) îți dă diametrul exterior. Metoda este o soluție practică pentru o conductă în jurul căreia poți înfășura ceva, dar pe care nu o poți măsura de-a latul; nu este, prin natura ei, mai precisă decât măsurarea directă cu ruleta, așa că folosește metoda de-a latul conductei ori de câte ori aceasta este suficient de accesibilă.
Cum să compari măsurătoarea cu o dimensiune nominală
Dimensiunile nominale ale conductelor au fost stabilite cu zeci de ani în urmă, pentru a reflecta vechile convenții privind diametrul interior, iar pe măsură ce grosimile standard ale pereților s-au schimbat de-a lungul timpului, acestea s-au îndepărtat de diametrul exterior efectiv al conductei (sursa: Nominal Pipe Size, Wikipedia). În practică, asta înseamnă că diametrul exterior măsurat trebuie întotdeauna căutat în tabelul corespunzător materialului, nu presupus egal cu valoarea din denumirea conductei.
Conducte din cupru (tipurile K/L/M)
Tuburile sanitare din cupru respectă convenția pentru dimensiunile tuburilor din cupru (CTS), conform căreia diametrul exterior efectiv este egal cu dimensiunea nominală plus 1/8 inch (sursa: Copper tubing, Wikipedia). Tipurile K, L și M au același diametru exterior pentru o anumită dimensiune nominală și diferă doar prin grosimea peretelui și diametrul interior (sursa: K, L, M Copper Pipe Dimensions, PexUniverse).
| Dimensiune nominală | Diametru exterior efectiv | Note |
|---|---|---|
| 3/4 inch | 7/8 inch (0,875 in / 22,225 mm) | Același diametru exterior pentru tipurile K, L și M; grosimea peretelui și diametrul interior diferă în funcție de tip. |
| 1 inch | 1 1/8 inch (1,125 in / 28,575 mm) | Același diametru exterior pentru tipurile K, L și M; grosimea peretelui și diametrul interior diferă în funcție de tip. |
Tuburi PEX (CTS)
Tuburile PEX sunt dimensionate conform aceleiași convenții CTS ca țevile din cupru, așa că o conductă PEX cu dimensiunea nominală de 3/4 inch și o conductă din cupru cu aceeași dimensiune nominală au practic același diametru exterior; același lucru este valabil și pentru dimensiunea de 1 inch (sursa: Specificații tehnice pentru tuburile PEX, PexUniverse).
| Dimensiune nominală | Diametru exterior efectiv | Note |
|---|---|---|
| 3/4 inch | aproximativ 0,875 inch | Corespunde cuprului și CPVC-ului la aceeași dimensiune nominală (CTS). |
| 1 inch | aproximativ 1,125 inch | Corespunde cuprului și CPVC-ului la aceeași dimensiune nominală (CTS). |
Conducte din oțel galvanizat sau negru (NPS)
Conductele din oțel folosesc un sistem diferit. Dimensionate conform NPS (Nominal Pipe Size) și grosimii peretelui conform Schedule 40, acestea nu au un diametru exterior egal cu valoarea nominală plus o fracție simplă; diametrul este o valoare fixă definită de standard (sursa: Standard Pipe Schedules and Sizes, Engineers Edge). „Schedule” descrie aici grosimea peretelui, nu diametrul, așa că o conductă cu un număr Schedule mai mare păstrează același diametru exterior, dar are un diametru interior mai mic.
| Dimensiune nominală NPS | Diametru exterior efectiv (Schedule 40) | Note |
|---|---|---|
| 3/4 inch | 1,050 inch (26,7 mm) | Diametrul exterior rămâne același pentru toate clasele Schedule; o clasă mai mare reduce diametrul interior. |
| 1 inch | 1,315 inch (33,4 mm) | Diametrul exterior rămâne același pentru toate clasele Schedule; o clasă mai mare reduce diametrul interior. |
Conducte principale de 3/4 inch vs. 1 inch: cum arată diferența
După ce ai făcut măsurătoarea, este util să vezi cât de apropiate sunt, de fapt, cele două dimensiuni uzuale ale conductelor principale. În cazul cuprului sau al PEX-ului, o conductă de 3/4 inch măsoară 7/8 inch în diametru, iar una de 1 inch măsoară 1 1/8 inch, o diferență de doar un sfert de inch în diametrul exterior. În cazul oțelului, diferența este între 1,050 inch pentru NPS de 3/4 inch și 1,315 inch pentru NPS de 1 inch. Deoarece diferența de un sfert de inch (sau aproximativ atât) poate fi ușor apreciată greșit cu ochiul liber și deoarece relația dintre diametrul exterior și dimensiunea nominală nu este aceeași pentru toate materialele, verifică întotdeauna din ce material este conducta principală înainte de a interpreta tabelul pe baza unei singure măsurători cu ruleta.
Dimensiuni US (NPS) vs. metrice (DN): cum să citești specificațiile racordurilor importate sau europene
Dacă pe un racord, un robinet sau o fișă tehnică apare o dimensiune precum DN20 sau DN25 în locul unei măsurători în inch, este vorba despre sistemul metric DN (diametru nominal), definit în ISO 6708, care a fost conceput ca denumire metrică pentru dimensiunile NPS existente, bazate pe inch, nu ca sistem de măsurare separat (sursa: Nominal Pipe Size, Wikipedia). DN20 corespunde cu NPS 3/4, având același diametru exterior de 26,7 mm (1,050 inch) pentru o conductă din oțel, iar DN25 corespunde cu NPS 1, cu un diametru exterior de 33,4 mm (1,315 inch) (sursa: Tabel de conversie DN în inch, HT Pipe). Interpretează o denumire DN la fel ca o dimensiune nominală US: ca pe o denumire de căutat într-un tabel, nu ca pe o valoare de măsurat direct pe conductă. Dacă, după ce confirmi diametrul, trebuie să verifici dacă filetul unui racord se va potrivi efectiv cu robinetul tău, deosebirea dintre filetele BSP și NPT este, de obicei, următoarea verificare pentru piesele importate sau mai vechi.
Ce poți face cu măsurătoarea
După ce ai măsurat diametrul exterior și ai identificat materialul conductei, compară ambele informații cu intervalul de dimensiuni acceptat specificat pentru dispozitiv și cu adaptoarele incluse în cutie, în loc să te bazezi doar pe dimensiunea nominală.
Dacă măsurătoarea ta nu se încadrează în intervalul uzual de 3/4 inch sau 1 inch ori dacă descoperi că ai un tip de racord mai vechi sau mai puțin întâlnit, un instalator calificat poate confirma compatibilitatea și, când este necesar, poate adapta conexiunea înainte de montare. După ce ai confirmat dimensiunea, instrucțiunile despre cum se montează un robinet de închidere automată prezintă uneltele, pașii și momentul în care este mai potrivit să angajezi un instalator decât să faci lucrarea singur.
