Filete BSP vs NPT: cum le deosebești și le adaptezi pentru robinete de apă
Dacă un racord de la un dispozitiv fabricat în SUA se înfiletează doar parțial pe conductele europene și apoi se oprește sau dacă un racord european nu se așază corect într-o supapă cu filet american, de obicei conducta în sine este în regulă, iar problema ține de standardul filetului. BSP (British Standard Pipe) și NPT (National Pipe Taper) sunt două familii distincte de filete, care nu au fost niciodată concepute să fie interschimbabile, iar racordul este fabricat cu unul sau cu celălalt filet — acest lucru nu depinde de modul în care este instalat. După ce afli cărei familii îi aparține filetul pe care îl ai, îl poți verifica în câteva minute cu o ruletă sau cu un calibru pentru pasul filetului, iar alegerea adaptorului de tranziție și a metodei de etanșare potrivite transformă o îmbinare forțată într-una etanșă. Pentru o imagine de ansamblu asupra dispozitivelor, ghidul despre detectoarele inteligente de scurgeri și supapele de închidere explică ce fac aceste sisteme; acest articol se concentrează pe problema filetului.
- Filetele BSP și NPT pot arăta asemănător și chiar pot începe să se înșurubeze unul în celălalt câteva rotații, dar unghiul flancurilor, forma crestelor și diametrul diferă suficient încât forțarea îmbinării rareori să asigure o etanșare fiabilă.
- Măsurarea diametrului exterior al filetului în două puncte de-a lungul acestuia arată dacă este paralel (BSPP) sau conic (NPT sau BSPT), înainte să comanzi ceva.
- Un adaptor BSP–NPT de dimensiunea corectă, etanșat conform metodei prevăzute pentru fiecare parte, rezolvă incompatibilitatea fără să fie nevoie să tai sau să refaci filetul conductei ori al corpului supapei existente.
BSP și NPT: două familii diferite de filete, în spatele unor racorduri asemănătoare
BSP folosește profilul de filet Whitworth: un unghi de 55 de grade între flancuri, executat fie ca filet paralel conform ISO 228 (de obicei etichetat BSPP, care se etanșează cu o șaibă cu garnitură sau un inel O, nu pe filet), fie ca filet conic conform ISO 7 (BSPT, care se etanșează pe flancurile filetului, la fel ca NPT). BSP, în una dintre aceste două forme, este standardul implicit în cea mai mare parte a Europei și în multe alte regiuni ale lumii (sursa: Explicații despre filetele uzuale, inclusiv BSP și NPT).
NPT respectă un standard complet diferit. Este definit de ANSI/ASME B1.20.1 și are un unghi de 60 de grade între flancuri, creste și funduri plate în locul celor rotunjite și o conicitate de aproximativ 1 grad și 47 de minute de-a lungul axei conductei; este standardul folosit în Statele Unite, Canada și în unele părți ale Americii Latine (sursa: ANSI B1.20.1 – filete conice pentru conducte NPT). Unghiul și forma crestelor sunt prelucrate în metal la fabricarea racordului, așa că, din acel moment, filetul este BSP sau NPT; numărul de rotații necesare pentru instalare și metoda de instalare nu schimbă familia căreia îi aparține.
De ce un racord care începe să se înșurubeze tot nu se etanșează
Motivul pentru care un racord incompatibil poate părea aproape potrivit pentru câteva rotații, înainte să se oprească sau să curgă, ține de cât de apropiate sunt întâmplător cele două standarde la dimensiunile uzuale. La 3/4 inch, atât NPT, cât și BSP au 14 filete pe inch, dar diametrul exterior maxim al NPT (aproximativ 1,050 inch) este puțin mai mare decât cel al BSP (aproximativ 26,441 mm sau 1,041 inch), iar unghiul flancurilor diferă cu cinci grade (sursa: ANSI B1.20.1 – filete conice pentru conducte NPT; Tabelul dimensiunilor filetelor BSP). La 1 inch, NPT (11,5 filete pe inch, diametru exterior maxim de 1,315 inch) și BSP (11 filete pe inch, 33,249 mm sau 1,309 inch) sunt suficient de apropiate atât ca pas, cât și ca diametru, încât aceeași problemă a înfiletării parțiale apare din nou.
Tocmai această apropiere face ca forțarea îmbinării să fie o idee proastă, nu o scurtătură. Fie incompatibilitatea lasă un mic spațiu de-a lungul flancului filetului, pe care nicio cantitate de bandă de etanșare nu îl poate închide în mod fiabil, fie filetul mai dur începe să provoace griparea celui mai moale înainte ca îmbinarea să se strângă. La o supapă care trebuie să fie punctul etanș al conductei principale de apă a unei locuințe, o îmbinare forțată nu doar că nu se etanșează, ci devine chiar scurgerea pe care restul sistemului a fost instalat să o prevină.
Cum îți dai seama ce filet ai de fapt
Nu ai nevoie de documentația producătorului ca să afli cărei familii îi aparține filetul pe care îl ai. Începe prin a verifica dacă este conic: măsoară diametrul exterior al unui filet exterior sau diametrul interior al unui filet interior în două puncte de-a lungul acestuia. Un diametru care rămâne același de la un capăt al filetului la celălalt indică un filet paralel, ceea ce înseamnă aproape întotdeauna BSPP; un diametru care se micșorează spre capătul conductei indică un filet conic, adică NPT sau BSPT (sursa: Cum se măsoară racordurile NPT și BSP).
Apoi, așază un calibru pentru pasul filetului pe racord ca să numeri filetele pe inch și compară atât numărul, cât și diametrul măsurat cu valorile de referință pentru dimensiunea respectivă, deoarece tocmai potrivirea numărului de filete pe inch face ca dimensiunile de 3/4 inch și 1 inch să fie înșelătoare dacă le analizezi izolat. Pentru o verificare finală, o lupă îți permite să vezi clar forma crestelor: la NPT, acestea par plate și ascuțite, în timp ce la BSP sunt vizibil rotunjite. Acesta este un criteriu util de departajare după ce măsurătorile au indicat deja una dintre variante.
Compararea valorilor pentru 3/4 inch și 1 inch
| Dimensiune nominală | Standard | Filete pe inch | Diametru exterior maxim |
|---|---|---|---|
| 3/4 inch | NPT | 14 | 1,050 in |
| 3/4 inch (G3/4) | BSP | 14 | 26,441 mm / 1,041 in |
| 1 inch | NPT | 11,5 | 1,315 in |
| 1 inch (G1) | BSP | 11 | 33,249 mm / 1,309 in |
Adaptarea îmbinării pentru o instalație în UE
După ce cunoști dimensiunea și familia de filete de pe fiecare parte, un adaptor de tranziție potrivit pentru ambele rezolvă incompatibilitatea fără să fie nevoie să tai sau să refaci filetul conductei ori al corpului supapei. Adaptorul trebuie ales după dimensiunile măsurate efectiv, nu după ce pare apropiat, deoarece o piesă NPT de 3/4 inch sau 1 inch nu poate înlocui piesa BSP corespunzătoare la aceste dimensiuni, chiar dacă valorile par asemănătoare într-o listă de piese.
Etanșarea contează la fel de mult ca adaptorul, iar fiecare parte trebuie etanșată prin metoda prevăzută pentru tipul ei de filet. Un filet conic, fie NPT, fie BSPT, se etanșează de-a lungul flancurilor și are nevoie de bandă PTFE sau de pastă de etanșare pentru filete de conducte, care să umple micile spații pe măsură ce se strânge. Un filet paralel BSPP nu se etanșează deloc pe filet; se bazează pe o șaibă cu garnitură sau pe un inel O așezat pe o suprafață plană, așa că înfășurarea lui cu bandă doar adaugă volum, fără să închidă calea efectivă a scurgerii. Folosirea metodei greșite pe oricare dintre părți este o cauză frecventă a unei scurgeri lente, chiar și atunci când adaptorul are dimensiunea și familia corecte.
Dacă nu ai confirmat încă dacă conducta principală are 3/4 inch sau 1 inch, ori dimensiunea metrică echivalentă DN20/DN25, merită să lămurești mai întâi acest lucru; ghidul pentru măsurarea dimensiunii conductei principale de apă explică separat cum se face această măsurătoare. Dacă problema ta ține, de fapt, de conectarea la un anumit material de conductă, nu de standardul filetului, PEX, cuprul, PVC-ul și conductele galvanizate necesită fiecare o pregătire diferită, explicată separat în ghidul de instalare a unei supape de închidere pe conducte din materiale diferite.

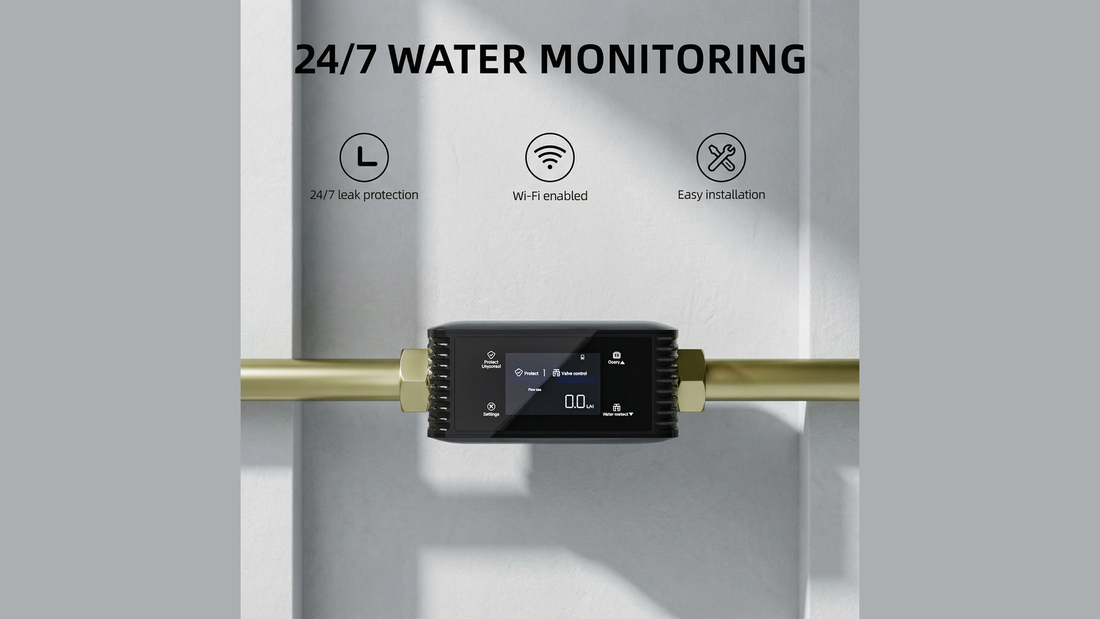

Aceste verificări sunt direct relevante pentru dispozitive precum Detectorul inteligent de scurgeri de apă pentru întreaga casă cu supapă de închidere automată, care include în pachet adaptoare din cupru de 3/4 inch și 1 inch, fără să precizeze standardul de filet al acestora. În loc să presupui care este standardul, măsoară adaptorul primit și compară-l cu valorile de mai sus înainte de a-l conecta la conductele existente; cel puțin o altă supapă de închidere controlată prin Wi-Fi, care funcționează pe aceeași platformă de aplicații pentru casa inteligentă, este livrată cu un adaptor cu filet BSP pentru unitățile din UE și cu unul cu filet NPT pentru unitățile din SUA. Așadar, un adaptor specific regiunii este un aspect concret și actual pentru această categorie de dispozitive, nu unul ipotetic.
Dacă adaptorul tot nu se așază drept, deși are dimensiunea și familia corecte, sau dacă filetul conductei existente prezintă deja urme de deteriorare de la o încercare anterioară de montare forțată, este momentul să apelezi la un instalator calificat, nu să mai strângi o dată cu cheia; ghidul de instalare pas cu pas explică în ce etapă intervine de obicei un profesionist, iar comparația costurilor instalării în SUA și UE este un reper util dacă te gândești să faci lucrarea singur sau să angajezi pe cineva.
Este important să alegi filetul corect, deoarece eficiența unei supape de închidere automată depinde de etanșeitatea îmbinărilor din jurul ei. Detectarea și închiderea automată reduc cantitatea de daune provocate de apă pe care o poate cauza o scurgere, dar nicio alarmă sau supapă nu garantează că nu va apărea o scurgere sau că daunele vor fi prevenite în totalitate; o îmbinare etanșă de la bun început rămâne aspectul pe care îl poți controla înainte ca sistemul să fie pus la încercare.
