Montarea unei supape de închidere automată pe țevi PEX, din cupru, PVC sau oțel galvanizat

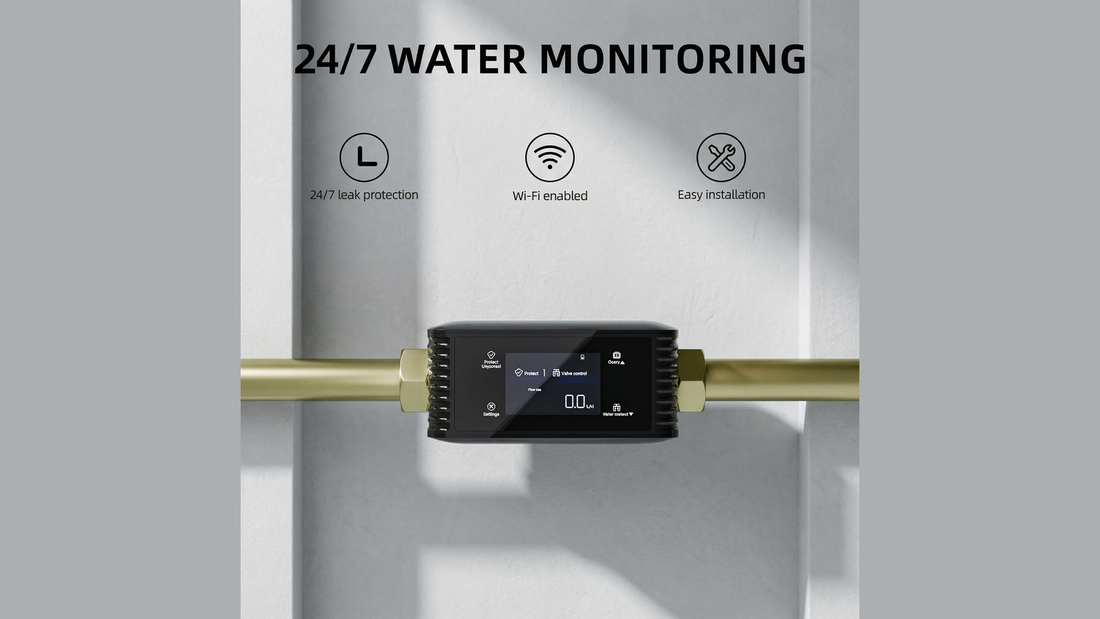

Detectorul inteligent de scurgeri de apă pentru întreaga casă cu supapă de închidere automată Hydrion este livrat cu adaptoare din cupru de 3/4 și 1 inch, așa că se conectează direct la țevi de cupru de oricare dintre aceste dimensiuni. Dacă conducta principală este din PEX, PVC sau CPVC ori din oțel galvanizat mai vechi, vei avea nevoie de un fiting de tranziție suplimentar pentru a conecta materialul conductei la adaptorul din cupru înainte de a monta dispozitivul pe conductă. Fitingul necesar depinde de materialul din care este făcută, de fapt, conducta principală, iar acest lucru stabilește și cât de mult din lucrare poți face singur în mod rezonabil.

• PEX se conectează de obicei la adaptorul din cupru printr-un adaptor cu capăt de lipire, un teu cu racord prin împingere sau o supapă de închidere cu racord de compresie, în funcție de dacă vrei să eviți complet lipirea.
• Cupru se conectează direct la adaptoarele incluse, fie prin lipirea îmbinării, fie cu ajutorul unui fiting de compresie care nu necesită arzător.
• PVC sau CPVC necesită un adaptor filetat pentru a conecta îmbinarea lipită cu adeziv a conductei la fitingul metalic sau un fiting de compresie cu garnituri din cauciuc.
• Oțel galvanizat se conectează prin înșurubare într-un fiting mamă existent, de obicei printr-o uniune dielectrică în punctul de întâlnire cu cuprul.

Ce găsești deja în cutie și ce trebuie adăugat pentru un alt material de conductă

Adaptoarele din cupru ale dispozitivului sunt dimensionate pentru a se potrivi țevilor standard din cupru de 3/4 și 1 inch, motiv pentru care instrucțiunile de instalare ale producătorului precizează că montarea de bază nu necesită unelte speciale. Instrucțiunile recomandă, de asemenea, instalarea de către un profesionist atunci când instalația este veche sau nestandard, situație care se aplică exact subiectului acestui articol: o conductă principală care nu este din cupru sau o conductă de cupru îmbătrânită în moduri pe care un fiting simplu nu le poate compensa. Dacă nu ai confirmat încă diametrul conductei, merită să faci asta mai întâi, deoarece un adaptor sau un fiting de dimensiune greșită nu se va fixa corect, indiferent de material; ghidul de măsurare explică diferența dintre dimensiunile de 3/4 și 1 inch și cele metrice DN20/DN25 folosite pe unele piețe, la cum să măsori conducta principală de apă înainte de a cumpăra fitinguri.

Tot ce urmează presupune că știi deja dimensiunea conductei și încerci să afli din ce material este și ce tip de îmbinare se folosește pentru aceasta. Pentru informații de bază despre funcția acestei categorii de dispozitive și diferența dintre o supapă de închidere pentru întreaga casă și una pentru un singur obiect sanitar, ghidul principal despre cum protejează locuința detectoarele inteligente de scurgeri și supapele de închidere automată oferă contextul necesar. Iar dacă vrei să afli cum se desfășoară întreaga instalare, nu doar conectarea la conductă, un articol dedicat prezintă procesul complet, pas cu pas, de instalare a unei supape automate de închidere.

Conectarea la o conductă din PEX

Țevile din PEX se îmbină folosind unul dintre două tipuri de fitinguri, iar înainte de a cumpăra piesele necesare prelungirii conductei până la adaptorul din cupru, trebuie să știi ce tip folosește instalația existentă.

Fitinguri de expansiune sau fitinguri cu inel de sertizare/clemă

Țevile PEX-A se îmbină de obicei cu fitinguri de expansiune, numite uneori fitinguri de tip ProPEX. Acestea funcționează prin lărgirea temporară a capătului țevii cu o unealtă, astfel încât acesta să poată trece peste fiting, apoi țeava se contractă și îl fixează strâns. În schimb, țevile PEX-B se îmbină de obicei cu inele de sertizare sau cleme de strângere, pe care o unealtă specială le strânge în jurul țevii după ce aceasta este împinsă peste un fiting cu striații. Cele două metode nu sunt interschimbabile: o unealtă de expansiune nu va monta corect un inel de sertizare, iar o unealtă de sertizare nu poate lărgi PEX-A. Dacă nu știi sigur ce tip de PEX ai, de obicei conducta este marcată, iar primul lucru de stabilit înainte de a alege un fiting de tranziție este să potrivești unealta cu tipul de țeavă.

Conectarea conductei din PEX la adaptorul din cupru

O metodă obișnuită de conectare a unei conducte din PEX la adaptorul din cupru al dispozitivului este folosirea unui adaptor cu filet exterior și capăt de lipire: capătul din cupru al fitingului se lipește pe o bucată scurtă de țeavă din cupru și se lasă să se răcească complet. Abia apoi se împinge sau se sertizează capătul din PEX pe capătul cu striații al fitingului, folosind un conector aprobat de producătorul sistemului PEX pentru conducta respectivă. Dacă preferi să eviți complet lipirea, un teu cu racord prin împingere poate fi montat pe o porțiune existentă de țeavă din cupru sau CPVC pentru a conecta o ramificație din PEX la conductă, fără a folosi deloc căldură. De asemenea, conducta din PEX se poate conecta direct la o supapă de închidere cu racord de compresie, care se fixează mecanic pe țeavă, fără a necesita în amonte de dispozitiv o îmbinare lipită cu aliaj sau una lipită cu adeziv.

Conectarea la o conductă din cupru

Adaptoarele incluse sunt concepute pentru țevi din cupru, așa că această secțiune se referă în principal la pregătirea capătului de țeavă care se va conecta la ele.

Îmbinări prin lipire

O îmbinare lipită, numită și îmbinare „capilară”, devine permanentă după realizare. Țeava se taie drept și se debavurează, iar capătul țevii și interiorul fitingului se curăță până când cuprul capătă un aspect lucios. Se aplică decapant pe ambele suprafețe, apoi fitingul se încălzește cu un arzător, în principal chiar în zona fitingului, până când aliajul de lipit se topește și este atras în jurul întregii îmbinări prin capilaritate. Deoarece această operațiune presupune folosirea unei flăcări deschise pe o conductă care ar putea conține încă apă, conducta trebuie golită și uscată mai întâi, iar un robinet din apropiere trebuie deschis pentru a elibera orice presiune rămasă. Când folosești un arzător în apropierea unui perete, a unei grinzi de podea sau a oricărui material inflamabil, ține la îndemână un stingător sau o găleată cu apă. Dacă această pregătire ți se pare prea dificilă, este rezonabil să chemi un instalator în loc să continui.

Fitinguri de compresie

Un fiting de compresie oferă același rezultat fără arzător: se pune un inel metalic sau din plastic peste capătul țevii, iar când piulița fitingului este strânsă, inelul este presat pe țeavă și formează o etanșare impermeabilă. Deoarece nu se lipește nimic nici cu aliaj, nici cu adeziv, fitingul de compresie poate fi și slăbit și refăcut ulterior, ceea ce îl face o alegere practică dacă te aștepți să întreții sau să înlocuiești din nou conexiunea.

Conectarea la o conductă din PVC sau CPVC

Țevile din plastic se îmbină cu adeziv, nu prin încălzire, ceea ce schimbă modul în care trebuie realizată tranziția la adaptorul din cupru. Țevile din PVC și CPVC se îmbină de obicei cu un fiting cu mufă, lipit cu adeziv, în care grundul și adezivul pe bază de solvent sudează conducta și fitingul, formând o singură piesă rigidă. Pentru conectarea acestei îmbinări la un fiting metalic se folosește un adaptor filetat: un capăt se lipește cu adeziv de conducta din plastic în mod obișnuit, iar celălalt are un filet standard pe care se poate înșuruba un fiting metalic. Pentru trecerea de la cupru la CPVC se poate folosi și un fiting de compresie cu garnituri din cauciuc, suficient de flexibil pentru a absorbi diferențele de dilatare dintre plastic și metal atunci când se schimbă temperatura, lucru pe care o îmbinare rigidă lipită nu îl poate face la fel de bine. Dacă lipești cu aliaj partea din cupru a unei îmbinări mixte, finalizează și răcește complet îmbinarea înainte de a o apropia de un fiting din plastic existent, deoarece căldura arzătorului va topi PVC-ul sau CPVC-ul chiar și de la mică distanță.

Conectarea la o conductă veche din oțel galvanizat

Oțelul galvanizat este materialul care transformă cel mai des montarea unui fiting simplu într-o lucrare pentru un instalator, în principal din cauza modului în care îmbătrânește conducta.

Țevile din oțel galvanizat se îmbină prin înșurubare, aplicând bandă pentru filete sau pastă de etanșare pe filet pentru a sigila conexiunea. Problema este că filetele exterioare se subțiază pe măsură ce țevile galvanizate se corodează în interior de-a lungul anilor, așa că executarea unor filete noi pe un capăt filetat vechi are șanse mai mari să crape sau să deterioreze acea porțiune decât să formeze o îmbinare solidă. Realizarea noii conexiuni la un fiting mamă existent evită aplicarea unei noi presiuni asupra filetului unei conducte care s-ar putea să fie deja mai subțire decât pare la exterior.

În locul în care un fiting din cupru se conectează direct la o țeavă din oțel galvanizat, se folosește în mod obișnuit o uniune dielectrică pentru a separa cele două metale și a încetini coroziunea galvanică ce apare când acestea intră în contact în prezența apei. Instalatorii nu sunt pe deplin de acord cu privire la măsura în care o mufă dielectrică ajută efectiv după ce coroziunea a început deja, iar unele coduri locale acceptă un fiting simplu din alamă ca alternativă. De aceea, merită să verifici cerințele din zona ta înainte de a cumpăra piesele. Dacă fitingurile galvanizate existente au un tip de filet pe care nu îl poți identifica imediat, ghidul separat despre cum să deosebești filetele BSP de cele NPT explică ce trebuie să verifici înainte de a comanda un adaptor care nu se va potrivi.

Când conectarea trebuie făcută de un instalator autorizat

Instrucțiunile producătorului trasează deja această limită: se recomandă instalarea de către un profesionist atunci când instalația este veche sau nestandard, o descriere care se potrivește mai des țevilor din oțel galvanizat și fitingurilor neobișnuite existente decât țevilor noi din cupru sau PEX. Unele semne indică faptul că trebuie să te oprești, nu să forțezi continuarea lucrării. Filetele care par corodate, ciupite sau vizibil mai subțiri decât restul țevii arată că fitingul se poate defecta la o strângere obișnuită. Dacă nu știi sigur nici măcar din ce material este conducta existentă, după ce ai găsit o porțiune nemarcată în spatele unui perete sau într-un spațiu de acces, ai un motiv suficient să ceri o a doua opinie înainte de a tăia ceva. Lipirea în apropierea unui fiting din plastic existent crește riscul de a topi o piesă pe care nu o poți înlocui ușor. Iar o întrebare reală despre obligativitatea unei uniuni dielectrice conform codului local sau despre acceptarea alamei ca alternativă ține de codul aplicabil, nu de abilitățile de instalator, și merită un telefon indiferent cât de confortabil te simți folosind un arzător sau o cheie.

Acest articol se referă doar la conectarea conductei existente la adaptorul din cupru al dispozitivului. Ghidul de instalare dedicat, menționat mai sus, tratează întrebarea mai amplă a montării întregului dispozitiv și situațiile în care este mai potrivit ca un profesionist să facă toată lucrarea, nu doar această îmbinare. Dacă iei în calcul și montarea unei supape manuale separate pe aceeași conductă, comparația dintre vanele cu sertar și robinetele cu bilă analizează această decizie în sine.

După ce ai identificat fitingul necesar pentru materialul conductei, restul achiziției este o cumpărătură restrânsă și bine definită, nu un proiect de instalații fără un scop clar. Pagina produsului enumeră conținutul complet al cutiei, inclusiv ambele adaptoare din cupru incluse, astfel încât să poți verifica exact ce ai deja înainte de a adăuga singura piesă de tranziție suplimentară necesară pentru materialul conductei tale (sursă: Detector inteligent de scurgeri de apă pentru întreaga casă cu supapă de închidere automată).
